开关电源因其效率高、功率密度大而在电源领域得到广泛应用，但传统的桥式整流、大电容滤波的开关电源功率因数一般在0.50-0.76，会对电网造成严重污染，从而成为电力公害。为此，国家技术监督局1994年颁布《电能质量公用电网谐波》标准GB/T14549-93、国际电工学会1988年对谐波标准IEC555-2 进行了修正、欧洲制定了IEC1000-3-2 标准。随着技术的发展，满足谐波国标的采用升压变换器结构的有源PFC电路，在中大功率电源设计中成为了主流。

沙巴官网基于在电源模拟芯片行业的多年耕耘，推出增强版PFC控制器MT9570，该芯片特点是优化的总谐波失真(THD)性能，从而轻松实现PF>0.99，THD<5%@满载/AC230V，满足IEC61000-3-2标准，同时系统方案支持调光应用，50%负载THD<6%，10%负载THD<20%。

MT9570集成EN待机功能实现超低待机功耗，实现静态电流13uA，采用增强型EA，在启动和动态负载期间还具备更小的过冲/下冲，集成误差放大器易于环路设计，为广大客户工程师朋友提供性能可靠的PFC电源国产替代解决方案，可广泛应用于USB-PD充电器、AC-DC适配器、LED驱动器、工业电源、电动工具等领域。

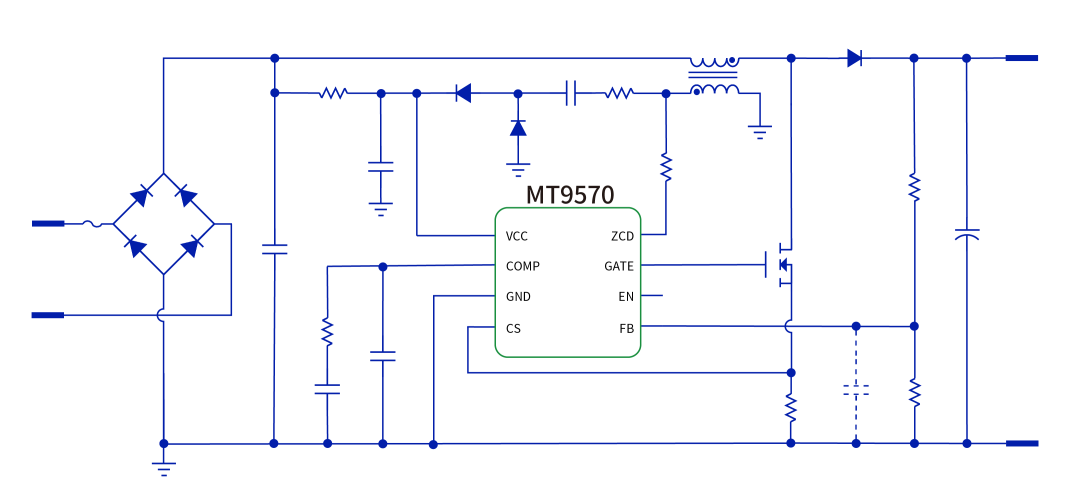

MT9570 典型应用电路图

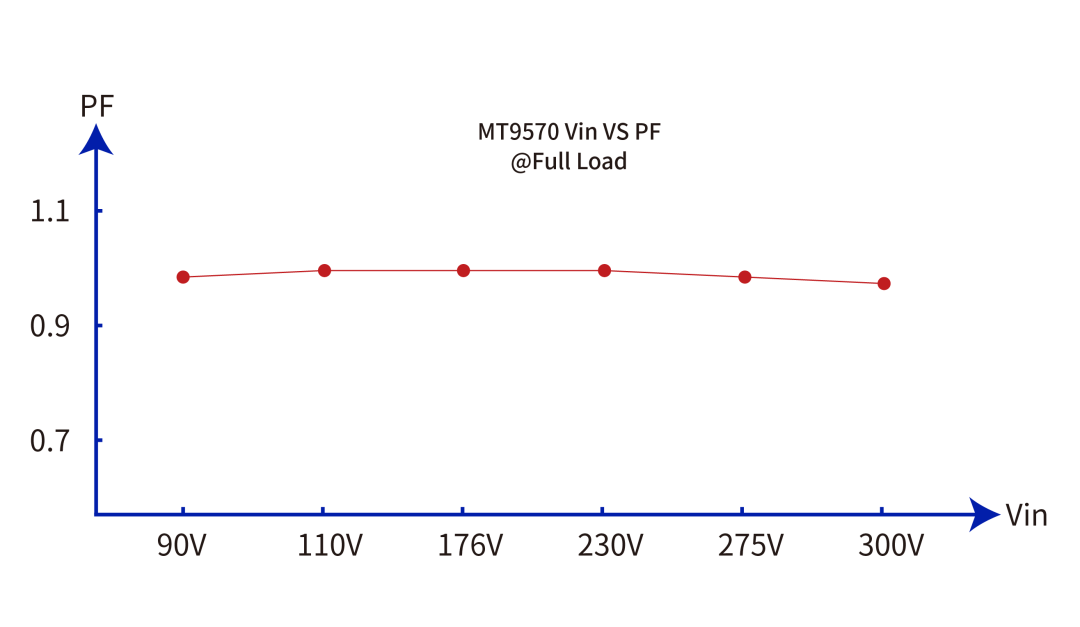

■  高功率因数：PF≥0.99

■  低THD值：采用THD增强技术，满载全电压范围<5%，支持调光应用，轻载下也能满足THD要求

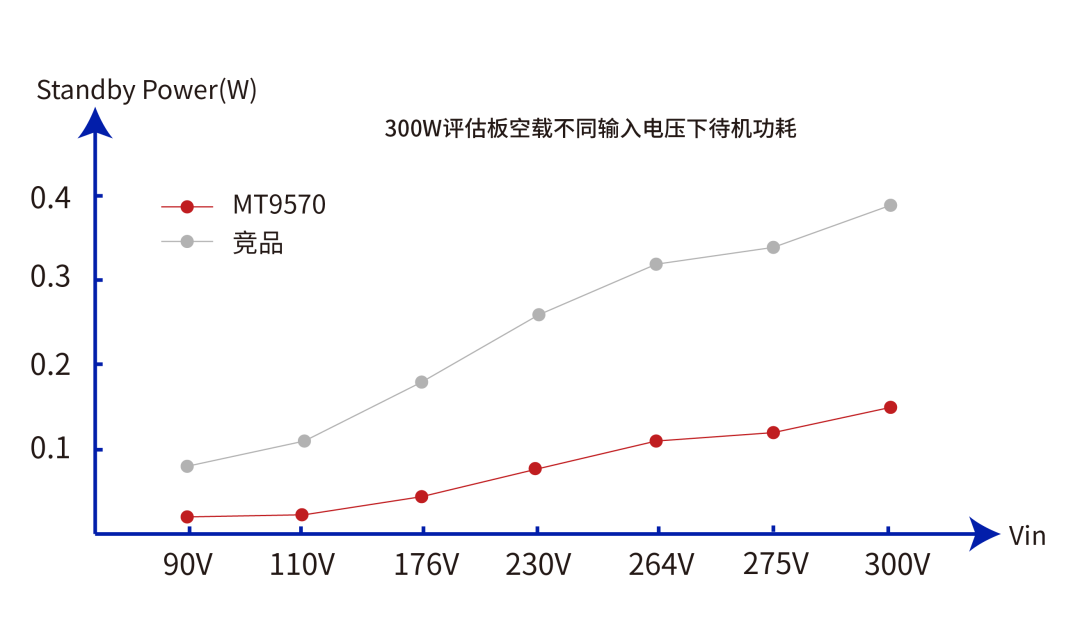

■  超低待机功耗：集成EN待机功能实现超低待机功耗，超低静态电流13uA

■  高效率：效率≥97% @230Vac

■  动态响应好：采用增强型EA，负载变化动态响应快，可极短时间内稳定输出电压

CH1：Io    CH4：Vo

■  丰富的保护功能：集成多种保护特性，如过压保护、过流保护、热关断、欠压检测、开/短路保护等，持续检测输入电压和输出电压、MOSFET电流和芯片温度，以保护系统免受损害，使PFC级极其强固和可靠

■  200W工矿灯非隔离方案：MT9570+MT7860+MT8820S+MT7323，200V 1A 三合一调光驱动方案

200W 方案demo

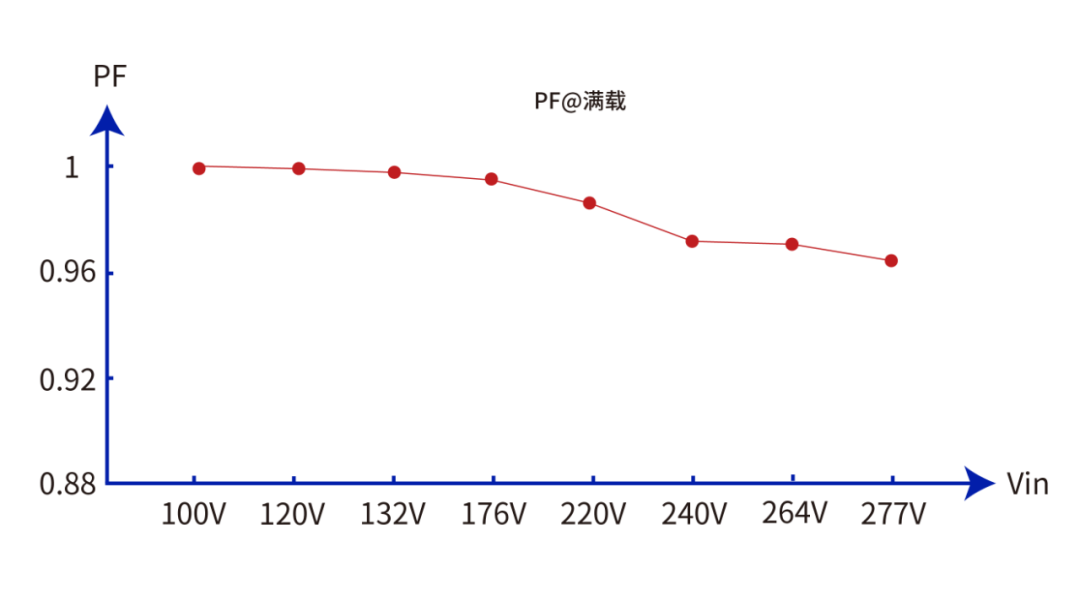

■ 效率&PF：

■  0-10V调光曲线：

沙巴官网科技将继续奋斗，自主研发高质量芯片激发创新活力，在现有基础上对产品进行升级优化和迭代创新，为客户提供更多满意的产品方案。

*本文提及的测试结果为实验室条件下得出，实际产品视应用环境和批次差异，可能会存在不同，沙巴官网科技保留最终解释权。
